步進電機不是恒轉矩電機，運行轉速越高輸出轉矩會越小，所以關注電機保持轉矩參數的同時更應當關注在實際，工作轉速下電機的輸出轉矩（可參考動態力矩曲線圖）；并且我們建議預留1.5倍的余量，以免出現過載情況下步進電機丟步的現象。

型號

保持力矩

（N.m）

額定電流

（A）

轉動慣量

（g.cm2）

機身長

（mm）

推薦驅動器

SMH2301-[2]

0.87

2.8

145

≤42.0

S-245D

24~48VDC

SMH2302-[2]

1.41

2.8

280

≤56.0

SMH2303-[2]

1.62

3.5

350

≤65.0

SMH2304-[2]

2.40

3.5

520

≤80.0

1、型號中的[2]：2為雙出軸；單出軸省略。

2、以上列表的“推薦驅動器”為脈沖型步進電機驅動器，還可以為客戶提供：總線型步進驅動器（RS485、CANopen、EtherCAT等通訊控制）；智能型步進驅動器（電位器調速、內置PLC編程等功能）。

1、務必用電機前端蓋的安裝凸臺定位，并注意公差配合，嚴格保證電機輸出軸與負載的同心度。

2、為減少步進電機振動產生的噪音，務必將電機牢牢地固定在強韌的金屬面上。

3、電機與驅動器連接時，請勿接錯相。

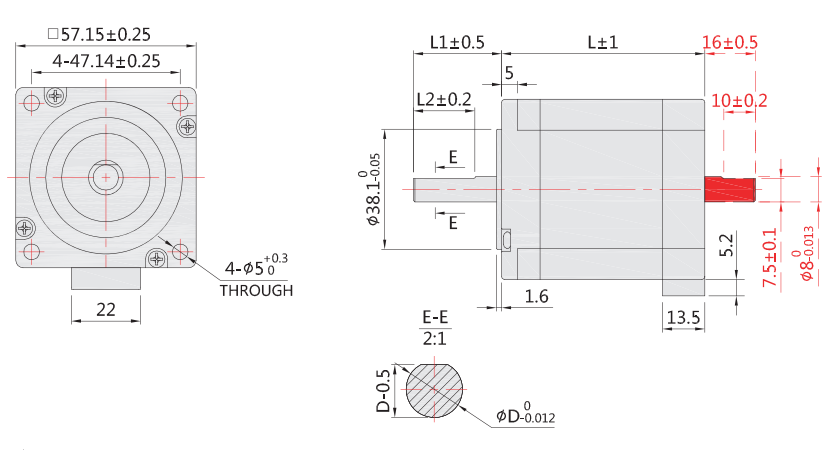

56mm步進電機外形尺寸圖

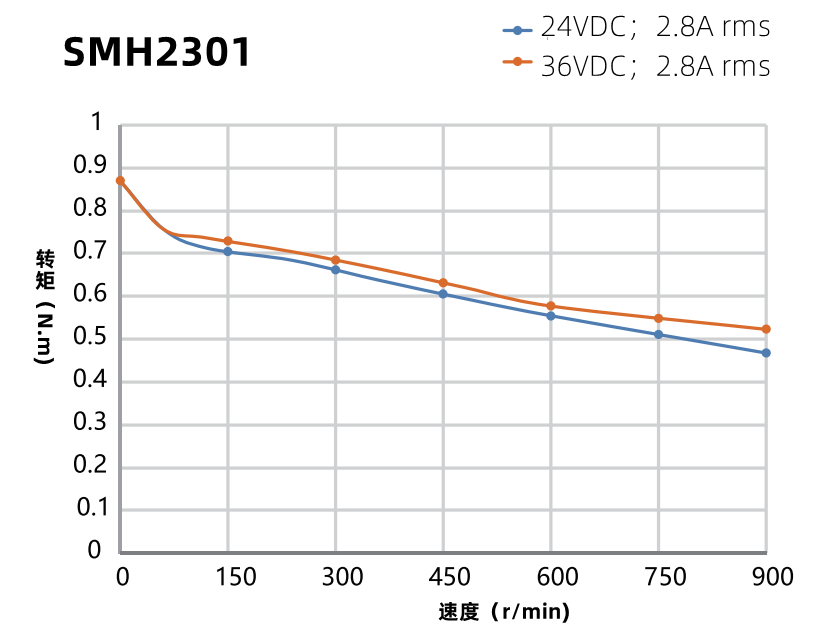

SMH2301曲線圖

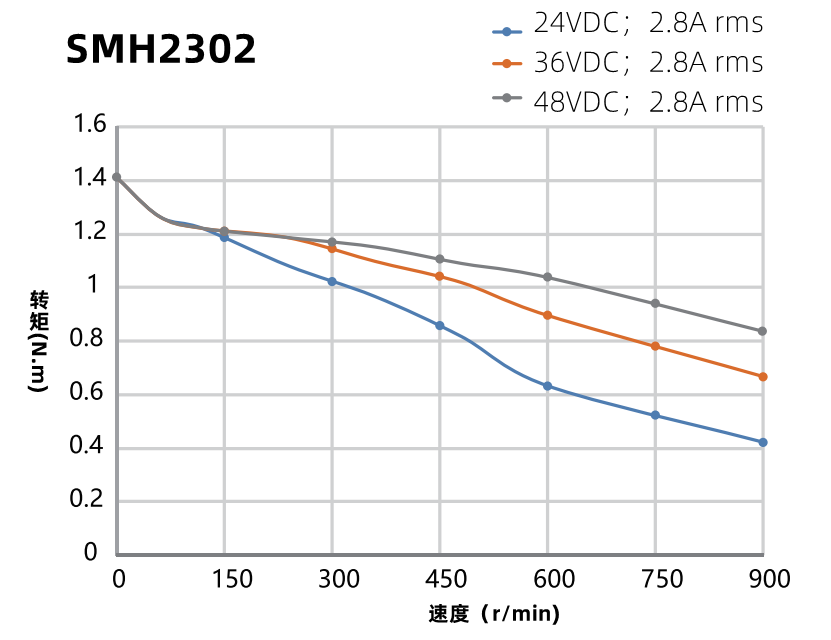

SMH2302曲線圖

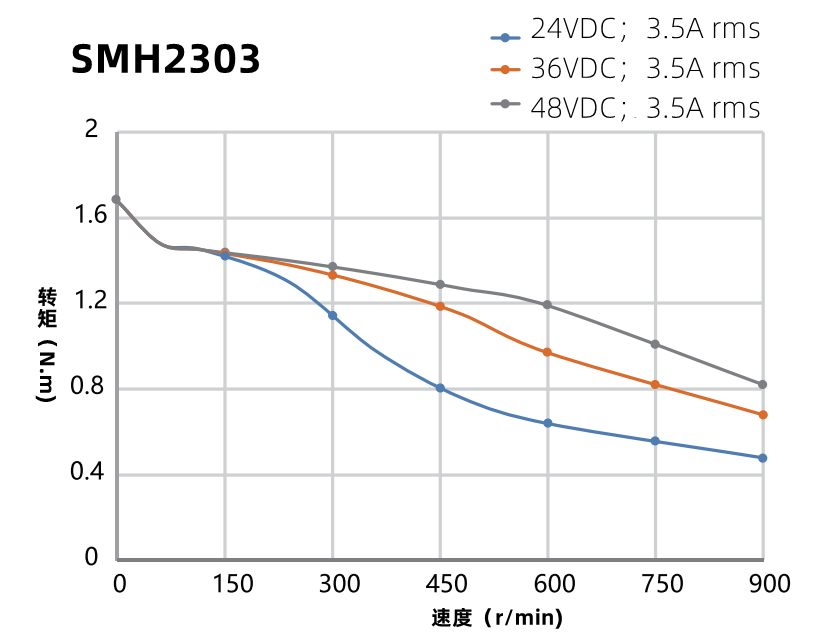

SMH2303曲線圖

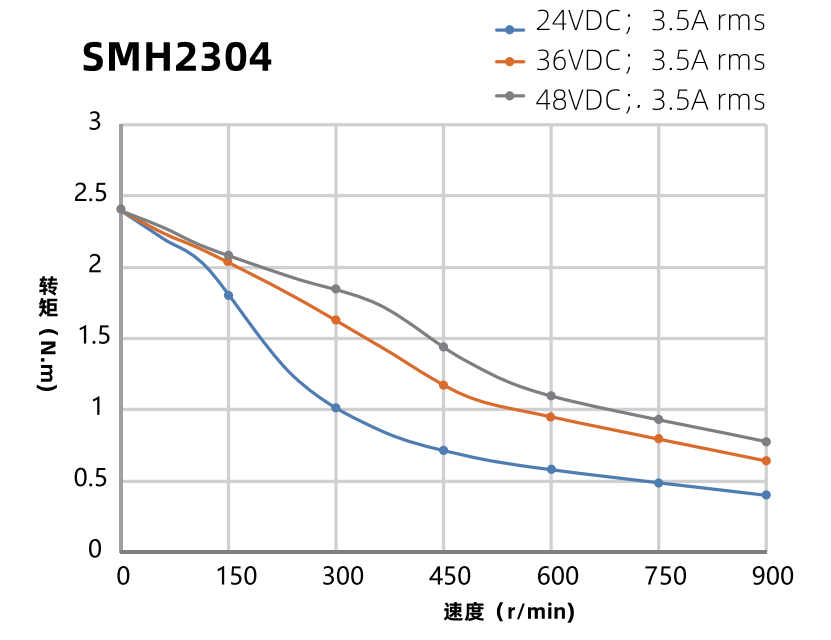

SMH2304曲線圖


SMH2301 開環步進電機 文件 CAD圖紙 3D圖紙

SMH2302 開環步進電機 文件 CAD圖紙 3D圖紙

SMH2303 開環步進電機 文件 CAD圖紙 3D圖紙

SMH2304 開環步進電機 文件 CAD圖紙 3D圖紙
